瑞士TESA INOTEST大尺寸内外径比较测量仪
　

瑞士TESA INOTEST大尺寸内外径比较测量仪

适用于内/外大尺寸的比较测量。
它由一个测量单元和可互换测量头及－组加长杆组成，因没有实物检测，读数的设定使用单独的参考标准，这个标准可以是量块，校对环规或是卧式测长仪。
￭沿量具轴向检测用测量头或偏置测量头；
￭可垂直或水平方向使用；
￭整合的指示表显示极值；
￭恒定的测量力-用于加长杆的隔热把手；
￭关键特征：可移动的滚珠轴承测砧，测量行程10 mm；
￭说明：防水指示表No.01470103；
￭分度值：0.01 mm或0.0005 in；
￭示值范围：10 mm或0.40 in；
￭测力：4-7 N，双向探测，允许内、外尺寸测量；
￭测量杆材料：硬质合金端头测量面；
￭成对的测量杆*No.01131901 为量具轴线上的内尺寸测量，*No.01131902 为外尺寸测量，自量具低边缘的深度测量可达到30 mm；
￭加长杆直径25 mm 钢管，直径19 mm 可夹紧的伸缩管.

订货代号	-	应用范围(mm)	-
01111900	-	内尺寸:275-1025	-
		外尺寸:250-1010
订货代号	说明	测量范围(mm)	长度(mm)
01112301	带指示表测量单元	-	-
01131901	成对内尺寸测量杆	-	-
01131902	成对内/外尺寸测量杆	-	60
01132001	4根固定杆	-	Ø7×40
0160101	3个绝缘把手(1个订单１件)		-
01112001	加长杆	内尺寸:275-335
-	-	外尺寸:250-310	-
01112002	加长杆	内尺寸:325-435	-
-	-	外尺寸:300-410	-
01112003	加长杆	内尺寸:425-635	-
-	-	外尺寸:400-610	-
01112004	加长杆	内尺寸:625-1035	-
-	-	外尺寸:600-1010	-
01162303	完整套装用塑料盒	-	-
可选附件
01141901	加长杆	500	-
01141902	加长杆	1000	-
01162001	用于内/外尺寸的一对硬质合金测量杆		Ø4 ×7
01162002	用于测量凹槽的一对硬质合金测量杆		Ø4 ×7
01161900	小尺寸测量装置	内尺寸:35-280	-
-	-	外尺寸:15-255	-

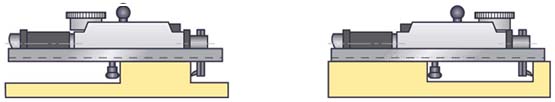

测量示意：


完整套装：

瑞士TESA INOTEST大尺寸内外径比较测量仪
